Personalizado Rolamentos de esferas de contato angular de duas carreiras Fabricantes, Fornecedores

Rolamentos de esferas de contato angular de duas carreiras

Categorias

Rolamentos de esferas de contato angular de duas carreiras

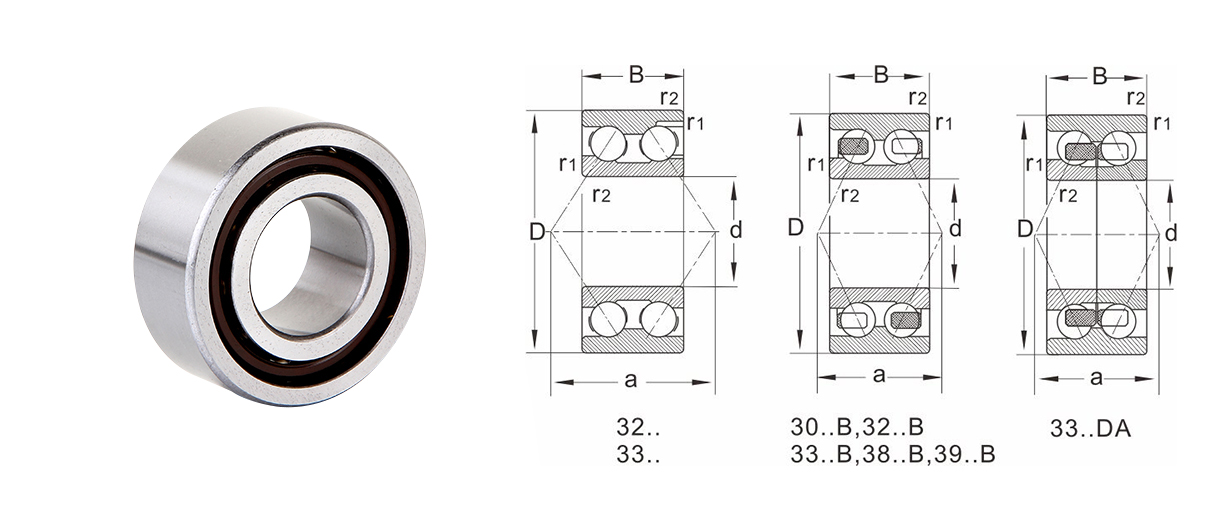

Abrir

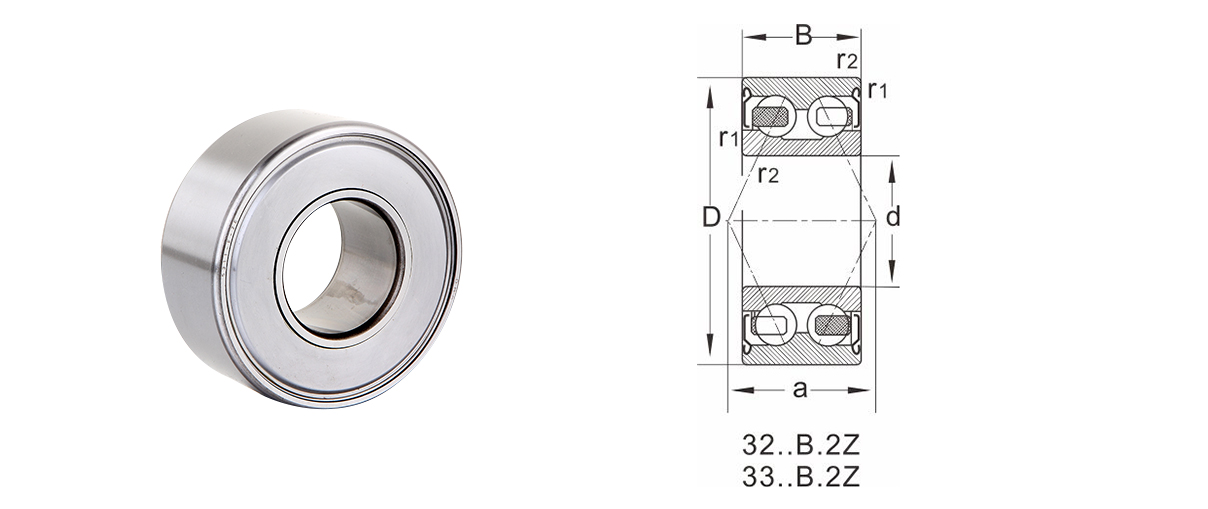

Com capa protetora contra poeira

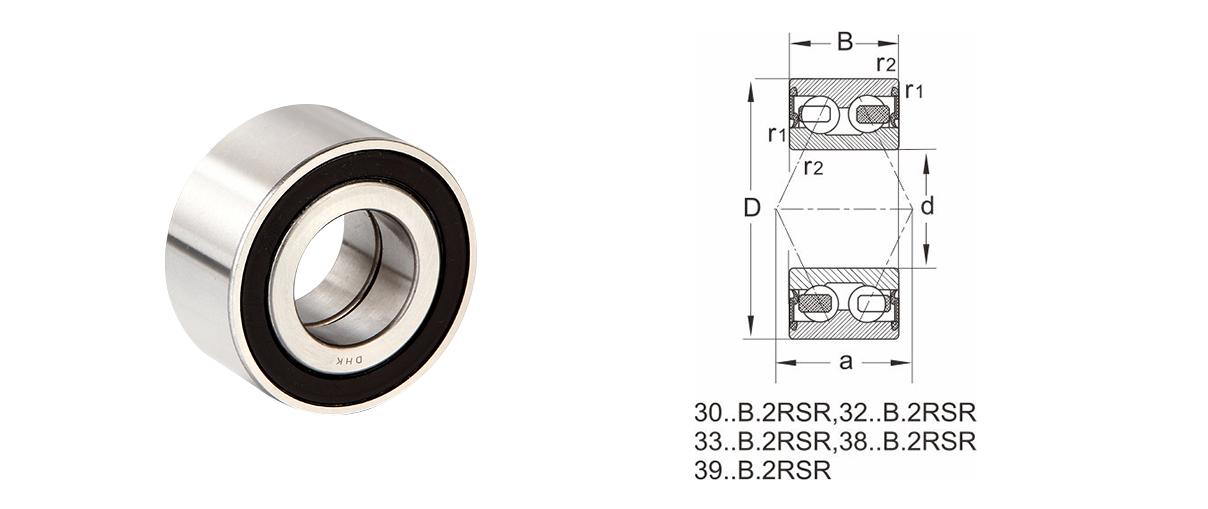

Com anel de vedação

Variantes de design
Jaula
Tolerância
Folga interna

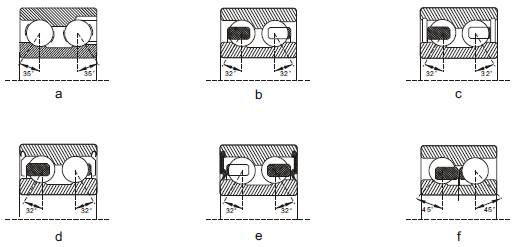

Os rolamentos de esferas de contato angular de duas carreiras DHK têm três designs básicos:

1) Rolamentos de esferas de contato angular de duas carreiras tipo 32 e 33 (esboço a), apresentam uma ranhura de enchimento em uma face e ângulo de contato de 35 . Esses rolamentos devem ser montados de forma que a grande força de impulso atue em direção à pista sem a ranhura de enchimento.

2) Rolamento de esferas de contato angular de duas carreiras tipo 32 B e 33B (esboço b), este é o design mais recente, sem ranhuras de enchimento, o ângulo de contato é 32. esses rolamentos são capazes de acomodar forças de impulso igualmente bem em ambas as direções. Os rolamentos de esferas de contato angular de duas carreiras DHK do modelo B estão disponíveis com blindagens ou vedações em ambos os lados (esquema d e e). Por razões de fabricação, os rolamentos de design aberto também podem ter ranhuras em seus anéis externos, que são usadas para localizar as blindagens. ou selos (esboço c).

3) Rolamentos de esferas de contato angular de duas carreiras tipo 33DA, apresentam anel interno de duas metades e ângulo de contato de 45, sem ranhuras de enchimento, os anéis internos são separáveis (esboço f).
Os rolamentos de esferas de contato angular de duas carreiras DHK são produzidos e equipados com gaiolas de aço estampado (sem sufixo indicado), gaiolas de poliamida (sufixo TV) ou gaiolas de latão (sufixo M).

Por favor, esclareça este período para fazer um pedido.

Os rolamentos de esferas de contato angular de duas carreiras DHK são produzidos com tolerância de classe normal (PN) como padrão.

Os valores detalhados estão listados no capítulo de tolerância do rolamento radial, página 8.

Tolerâncias para rolamentos de esferas de contato angular de duas carreiras DHK (excluindo rolamentos de rolos cônicos)

Todas as dimensões mostradas em (mm):

Tolerâncias em (um):

Anel Interno

PN/(Normal)

Nominal Diâmetro do furo		Desvio dmp	Variação Vdp Series			Variação Vdmp	Furo cônico 1:12 Desvio/Variação
>	<=	△dmp	7．8．9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Anel externo

PN/(Normal)

Nominal Diâmetro externo		Desvio	Variação Vdp Series			Rolamento selado	Variação	Radial acabar
>	<=	△Dmp	7．8．9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2.000 2.500		0-250						250

Os rolamentos de esferas de contato angular de duas carreiras DHK são produzidos no grupo de folga axial CN (normal) como padrão. A DHK pode fornecer rolamentos com outro grupo de folga axial mediante solicitação.

Nota: Aplicação do tipo 33DA em locais onde há alta carga axial, pois o ajuste por pressão ao eixo ou alojamento irá apertar mais do que outros rolamentos, portanto a folga axial normal deste projeto deve ser do grupo C3.

Os valores dos grupos de folga estão listados na tabela abaixo.

Grupos de folga interna axial de rolamentos de esferas de contato angular de fileira dupla DHK

Diâmetro do furo (mm)		C2(um)	CN(um)	C3(um)		C4(um)
<=	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Modelo	Dimensões					Carga nominal	C5(um)	Velocidade extrema		Peso
Modelo	d	D	B	r1,r2 min	r3,r4 min	Carga dinâmica Cr	Carga estática Cor	Lubrificação com graxa	Lubrificação com óleo	Peso
3005B	25	47	16	0.6	21.2	15.2	11.0	9500	12000	0.100
3005B.2RSR	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3005B.2Z	25	47	16	0.6	21.2	15.2	11.0	9500	--	0.100
3006B	30	55	19	1	24.8	20.3	15.5	8000	10000	0.160
3006B.2RSR	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3006B.2Z	30	55	19	1	24.8	20.3	15.5	8000	--	0.160
3007B	35	62	20	1	27.8	24.2	20.4	6500	8500	0.240
3007B.2RSR	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3007B.2Z	35	62	20	1	27.8	24.2	20.4	6500	--	0.240
3008B	40	68	21	1	30.8	24.5	20.8	6000	7800	0.279
3008B.2RSR	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3008B.2Z	40	68	21	1	30.8	24.5	20.8	6000	--	0.279
3009B	45	75	23	1	--	39.3	36.4	5600	6200	0.364
3009B.2RSR	45	75	23	1	--	39.3	36.4	5600	--	0.364
3009B.2Z	45	75	23	1	--	39.3	36.4	5600	--	0.364
3010B	50	80	23	1	--	42.3	41.9	5300	6600	0.395
3011B	55	90	26	1	--	43.7	44.7	4800	5800	0.581
3011B.2RSR	55	90	26	1	--	43.7	44.7	4800	--	0.581
3011B.2Z	55	90	26	1	--	43.7	44.7	4800	--	0.581
3012B	60	95	26	1.1	--	47.2	53.4	4400	5000	0.621
3012B.2RSR	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3012B.2Z	60	95	26	1.1	--	47.2	53.4	4400	--	0.621
3013B	65	100	26	1.1	--	49.5	59.2	4000	4800	0.661
3013B.2RSR	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3013B.2Z	65	100	26	1.1	--	49.5	59.2	4000	--	0.661
3014B	70	110	30	1.1	--	54.2	58.9	3600	4400	0.950
3014B.2RSR	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3014B.2Z	70	110	30	1.1	--	54.2	58.9	3600	--	0.950
3015B	75	115	30	1.1	--	57.7	66.5	3400	4000	1.003
3015B.2RSR	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3015B.2Z	75	115	30	1.1	--	57.7	66.5	3400	--	1.003
3016B	80	125	34	1.1	--	63.5	67.8	3100	3800	1.380
3016B.2RSR	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3016B.2Z	80	125	34	1.1	--	63.5	67.8	3100	--	1.380
3017B	85	130	34	1.1	--	68.3	77.5	2900	3600	1.447
3017B.2RSR	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3017B.2Z	85	130	34	1.1	--	68.3	77.5	2900	--	1.447
3018B	90	140	37	1.5	--	69.8	77.3	2700	3300	1.872
3018B.2RSR	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3018B.2Z	90	140	37	1.5	--	69.8	77.3	2700	--	1.872
3019B	95	145	37	1.5	--	72.4	82.9	2600	3100	1.954
3019B.2RSR	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3019B.2Z	95	145	37	1.5	--	72.4	82.9	2600	--	1.954
3020B	100	150	37	1.5	--	74.7	88.2	2500	--	2.040
3020B.2RSR	100	150	37	1.5	--	74.7	88.2	2500	2800	2.040
3020B.2Z	100	150	37	1.5	--	74.7	88.2	2500	--	2.040

Ningbo DHK Precision Bearing Co., Ltd.

0+

Anos de experiência trabalhando

0+

Atendimento ao Cliente

0+

Tecnologia Patenteada

CERTIFICADO

A DHK obteve a certificação do sistema de qualidade IATF16949 e a certificação do sistema de gestão ambiental ISO14001; e a DHK é uma empresa nacional de alta tecnologia.

Últimas notícias

Como funcionam os rolamentos autocompensadores de rolos axiais em aplicações pesadas com altas cargas axiais?

2024-12-02 Notícias da indústria

Rolamentos autocompensadores de rolos axiais são projetados especificamente para lidar com cargas axiais significativas, tornando-os uma solução preferida em aplicações industriais pesadas on...

MAIS

Como os rolamentos de rolos cilíndricos de quatro carreiras lidam com cargas radiais e axiais simultaneamente?

2024-11-25 Notícias da indústria

A principal característica Rolamentos de rolos cilíndricos de quatro fileiras o que lhes permite lidar com cargas radiais e axiais é o seu arranjo de quatro fileiras de rolos cilíndricos. Ne...

MAIS

Quais são as principais vantagens do uso de rolamentos de rolos cilíndricos de quatro carreiras em aplicações pesadas?

2024-11-18 Notícias da indústria

Rolamentos de rolos cilíndricos de quatro fileiras são projetados especificamente para lidar com grandes cargas radiais e axiais simultaneamente, tornando-os ideais para aplicações pesadas. A...

MAIS

Em quais tipos de máquinas ou sistemas os rolamentos de rolos cônicos de uma carreira emparelhados são mais comumente usados?

2024-11-11 Notícias da indústria

No setor automotivo, rolamentos de rolos cônicos de uma carreira emparelhados são comumente usados em cubos de rodas e conjuntos de eixos. Esses rolamentos são essenciais para suportar tan...

MAIS

Como a geometria interna dos rolamentos autocompensadores de rolos afeta sua capacidade de carga?

2024-11-04 Notícias da indústria

Uma das características definidoras rolamentos autocompensadores de rolos é o arranjo de duas fileiras de elementos rolantes (normalmente rolos cilíndricos ou em forma de barril) que correm ...

MAIS

Quais são os principais benefícios do uso de rolamentos autocompensadores de rolos em aplicações pesadas?

2024-10-28 Notícias da indústria

Rolamentos autocompensadores de rolos são projetados para suportar altas cargas radiais e axiais simultaneamente, tornando-os ideais para aplicações pesadas. Sua geometria interna exclusiva, ...

MAIS

Expansão do conhecimento da indústria sobre esta categoria

1: Revelando o significado de Rolamentos de esferas de contato angular de duas fileiras

Os rolamentos de esferas de contato angular de duas carreiras surgiram como componentes críticos em diversas aplicações industriais, devido à sua capacidade de acomodar cargas radiais e axiais simultaneamente. Este projeto proporciona maior capacidade de carga e maior rigidez axial, tornando-os indispensáveis para máquinas e equipamentos onde a precisão e a eficiência são fundamentais. À medida que a demanda por esses rolamentos continua a aumentar, selecionar o fornecedor certo torna-se crucial para garantir desempenho ideal, longevidade e excelência operacional geral.

2: O papel crucial do Fornecedores de rolamentos de esferas de contato angular de duas carreiras

Os fornecedores de rolamentos de esferas de contato angular de duas carreiras desempenham um papel fundamental na determinação da qualidade e confiabilidade desses componentes. A seleção de um fornecedor confiável é um processo complexo que depende de uma infinidade de fatores, cada um contribuindo para o sucesso geral de um projeto. Qualidade, engenharia de precisão, integridade do material, capacidade de personalização e adesão aos padrões do setor são algumas das principais considerações ao avaliar fornecedores potenciais.

Fornecedores respeitáveis investem extensivamente em pesquisa e desenvolvimento para refinar o projeto e os processos de fabricação desses rolamentos. Eles ficam atentos aos avanços da indústria, incorporando as mais recentes tecnologias e materiais para garantir que os rolamentos possam suportar as exigentes condições operacionais de vários setores. Além disso, fornecedores confiáveis adotam medidas rigorosas de controle de qualidade, empregando técnicas avançadas de testes para verificar o desempenho e a durabilidade de cada rolamento antes que ele chegue ao cliente.

3: Navegando no Processo Seletivo: Critérios para Fornecedores de rolamentos de esferas de contato angular de duas carreiras

A seleção do fornecedor ideal de rolamentos de esferas de contato angular de duas carreiras requer uma abordagem sistemática. Aqui estão vários critérios importantes a serem considerados ao avaliar fornecedores em potencial:

Padrões de qualidade e fabricação: Fornecedores respeitáveis aderem aos padrões internacionais de qualidade e empregam processos de fabricação rigorosos. As certificações ISO e outras acreditações específicas do setor refletem seu compromisso em produzir rolamentos confiáveis e de alto desempenho.

Personalização e conhecimento técnico: As indústrias muitas vezes exigem soluções personalizadas para acomodar requisitos operacionais específicos. Um fornecedor com uma forte equipe de engenharia capaz de fornecer opções de personalização e suporte técnico garante que os rolamentos escolhidos se alinhem perfeitamente com a aplicação pretendida.

Qualidade e durabilidade do material: A escolha dos materiais impacta significativamente a longevidade e o desempenho dos rolamentos. Fornecedores que utilizam materiais de primeira qualidade e investem em pesquisas para melhorar as propriedades dos materiais oferecem rolamentos que suportam desgaste, corrosão e temperaturas extremas.

Eficiência da cadeia de fornecimento: A disponibilidade oportuna de rolamentos é essencial para minimizar o tempo de inatividade e manter a continuidade operacional. Um fornecedor com um sistema robusto de gerenciamento da cadeia de suprimentos garante disponibilidade consistente de produtos e entrega rápida.

Testes e garantia de qualidade: Um fornecedor confiável realiza testes completos e procedimentos de garantia de qualidade, empregando métodos como análise de vibração, testes de fadiga e simulações de carga. Isso garante que cada rolamento atenda ou exceda as expectativas de desempenho.
