Personalizado Rolos de came de fileira dupla Fabricantes, Fornecedores

Rolos de came de fileira dupla

Categorias

Rolos de came de fileira dupla

Com tampas contra poeira em ambos os lados
Com vedações de contato em ambos os lados

Variantes de design
Jaula
Tolerância
Liberação Interna

O rolo de esfera de contato angular de duas carreiras DHK tem dois tipos, um com diâmetro reto 3057... E 3067... Série, outro é o diâmetro externo da superfície do arco de 3058... E 3068... Série, 3057... E 3058... O design interior da série é o mesmo dos rolamentos de esferas de contato angular de duas carreiras da série 32...; 3067... E 3068... O design interior da série é o mesmo dos rolamentos de esferas de contato angular de duas carreiras da série 33....

O ângulo de contato do rolo de rolamento de esferas de contato angular de duas carreiras DHK é de 25°, e o raio do rolo de diâmetro externo da superfície do arco circular é R = 400 mm.

A maioria desses rolamentos são tampas à prova de poeira em ambos os lados (sufixo.2z) e anéis de vedação de contato em ambos os lados (sufixo.2RSR).
O rolo de esfera de contato angular de duas carreiras DHK é feito de gaiola de plástico.

O rolo de esfera de contato angular de duas carreiras DHK usa tolerância comum, pois o diâmetro externo da superfície circular da tolerância do diâmetro do rolo é o dobro do valor padrão.

Tolerâncias para rolamentos de esferas de contato angular de duas carreiras DHK (excluindo rolamentos de rolos cônicos)

Todas as dimensões mostradas em (mm):

Tolerâncias em (um):

Anel Interno

PN/(Normal)

Nominal Diâmetro do furo		Desvio dmp	Variação Vdp Series			Variação Vdmp	Furo cônico 1:12 Desvio/Variação
>	<=	△dmp	7．8．9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Anel Interno

PN/(Normal)

Nominal Diâmetro externo		Desvio	Variação Vdp Series			Rolamento selado	Variação	Radial acabar
>	<=	△Dmp	7．8．9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2.000 2.500		0-250						250

Rolo de rolamento de esferas de contato angular de duas carreiras DHK com folga comum (CN)

A DHK pode fornecer outros grupos de roletes mediante solicitação.

Grupos de folga interna axial de rolamentos de esferas de contato angular de fileira dupla DHK

Diâmetro do furo (mm)		C2(um)	CN(um)	C3(um)		C4(um)
>	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

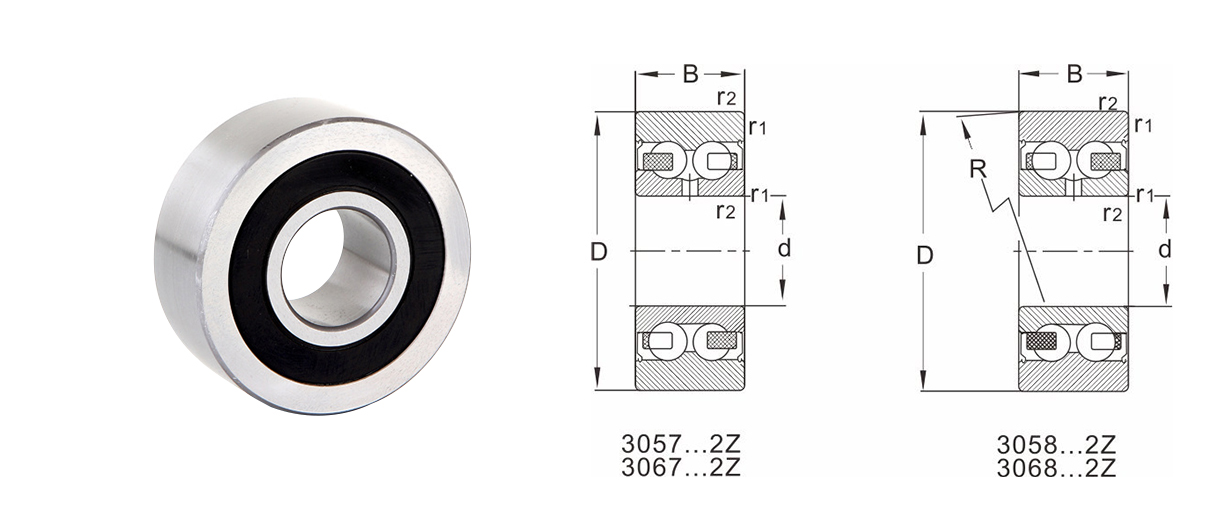

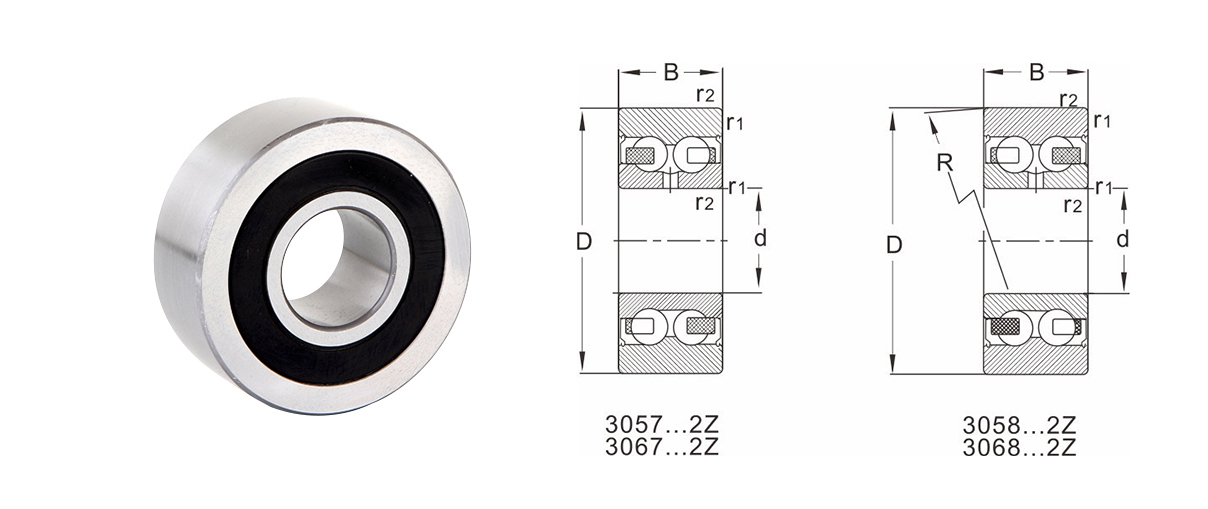

Modelo		Dimensões						Classificações de velocidade[rpm]	Carga nominal				Carga máxima permitida		Peso
Modelo		Dimensões						Classificações de velocidade[rpm]	Ao trabalhar com rolamentos		Ao trabalhar com rolos		Carga máxima permitida
Diâmetro externo cilíndrico	Diâmetro externo esférico	D	d	B	R	r1, r2 minutos		min -1	Carga dinâmica	Carga estática	Carga dinâmica	Carga estática	Carga dinâmica	Carga estática
305700.2Z	305800.2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2RSR	305800.2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Anos de experiência trabalhando

0+

Atendimento ao Cliente

0+

Tecnologia Patenteada

CERTIFICADO

A DHK obteve a certificação do sistema de qualidade IATF16949 e a certificação do sistema de gestão ambiental ISO14001; e a DHK é uma empresa nacional de alta tecnologia.

Últimas notícias

Como funcionam os rolamentos autocompensadores de rolos axiais em aplicações pesadas com altas cargas axiais?

2024-12-02 Notícias da indústria

Rolamentos autocompensadores de rolos axiais são projetados especificamente para lidar com cargas axiais significativas, tornando-os uma solução preferida em aplicações industriais pesadas on...

MAIS

Como os rolamentos de rolos cilíndricos de quatro carreiras lidam com cargas radiais e axiais simultaneamente?

2024-11-25 Notícias da indústria

A principal característica Rolamentos de rolos cilíndricos de quatro fileiras o que lhes permite lidar com cargas radiais e axiais é o seu arranjo de quatro fileiras de rolos cilíndricos. Ne...

MAIS

Quais são as principais vantagens do uso de rolamentos de rolos cilíndricos de quatro carreiras em aplicações pesadas?

2024-11-18 Notícias da indústria

Rolamentos de rolos cilíndricos de quatro fileiras são projetados especificamente para lidar com grandes cargas radiais e axiais simultaneamente, tornando-os ideais para aplicações pesadas. A...

MAIS

Em quais tipos de máquinas ou sistemas os rolamentos de rolos cônicos de uma carreira emparelhados são mais comumente usados?

2024-11-11 Notícias da indústria

No setor automotivo, rolamentos de rolos cônicos de uma carreira emparelhados são comumente usados em cubos de rodas e conjuntos de eixos. Esses rolamentos são essenciais para suportar tan...

MAIS

Como a geometria interna dos rolamentos autocompensadores de rolos afeta sua capacidade de carga?

2024-11-04 Notícias da indústria

Uma das características definidoras rolamentos autocompensadores de rolos é o arranjo de duas fileiras de elementos rolantes (normalmente rolos cilíndricos ou em forma de barril) que correm ...

MAIS

Quais são os principais benefícios do uso de rolamentos autocompensadores de rolos em aplicações pesadas?

2024-10-28 Notícias da indústria

Rolamentos autocompensadores de rolos são projetados para suportar altas cargas radiais e axiais simultaneamente, tornando-os ideais para aplicações pesadas. Sua geometria interna exclusiva, ...

MAIS

Expansão do conhecimento da indústria sobre esta categoria

1: Introdução ao Rolos de came de fileira dupla

Em diversas aplicações industriais, onde a transferência perfeita de cargas radiais e a mitigação de desafios operacionais são imperativas, a inovação dos rolos de cames de duas carreiras surgiu como uma solução fundamental. Esses rolamentos, também chamados de rolos de esteira, ganharam reconhecimento substancial devido ao seu design diferenciado que combina os méritos dos rolamentos de esferas e dos rolamentos de rolos cilíndricos.

2: Construção e Funcionalidade

A arquitetura fundamental dos roletes de cames de duas carreiras foi meticulosamente projetada para prosperar em condições operacionais exigentes, caracterizadas por altas cargas radiais, desalinhamentos e cargas de choque abruptas. Composto por duas fileiras paralelas de elementos rolantes, predominantemente rolos cilíndricos, esses rolamentos obtêm sua resistência de um anel externo com uma superfície externa coroada ou cilíndrica. Esta configuração excepcional confere-lhes a capacidade única de distribuir cargas uniformemente entre os rolos, aumentando assim a sua capacidade de carga e, ao mesmo tempo, minimizando as forças de atrito.

Para facilitar a integração de rolos de cames de duas carreiras em diversas configurações de máquinas, seu anel externo é projetado para abranger um pino roscado ou um eixo integrado. Esse recurso engenhoso não apenas confere a esses rolamentos uma estabilidade inerente, mas também confere a conveniência do posicionamento ajustável, tornando-os particularmente adequados para aplicações que necessitam de alinhamento preciso. Além disso, um sofisticado mecanismo de vedação foi meticulosamente integrado para proteger contra a entrada de contaminantes e para promover a retenção de lubrificantes essenciais. Isto fortalece a longevidade e a confiabilidade desses rolamentos, salvaguardando seu desempenho ideal durante todo o seu ciclo de vida operacional.

3: Vantagens e Aplicações

Vantagens de Rolos de came de fileira dupla :

Capacidade de carga aprimorada: Um atributo importante dos rolos de cames de carreira dupla reside na sua capacidade de acomodar cargas radiais significativamente mais altas em comparação com seus equivalentes de carreira única. Esta maior capacidade de suportar cargas substanciais é indispensável em cenários onde as máquinas enfrentam forças substanciais ou variações dinâmicas de carga.

Compensação de desalinhamento: A versatilidade dos rolos de cames de duas carreiras torna-se mais evidente na sua capacidade de acomodar desalinhamentos entre o eixo e a estrutura de montagem. Esta flexibilidade inerente serve como um recurso vital em aplicações onde alcançar ou preservar o alinhamento preciso é inerentemente desafiador.

Durabilidade e Longevidade: A construção robusta e primorosamente projetada dos rolos de cames de duas carreiras confere-lhes uma durabilidade incomparável, mesmo nos ambientes operacionais mais adversos. Como resultado, esses rolamentos encontram seu nicho em setores como agricultura, construção, manuseio de materiais e automotivo, onde a exposição a contaminantes e condições adversas é generalizada.

Aplicações de Rolos de came de fileira dupla :

Equipamento de manuseio de materiais: A implementação generalizada de rolos de cames de duas carreiras é notável em configurações de manuseio de materiais que abrangem sistemas de transporte, rolos-guia e mecanismos de suporte para equipamentos pesados. Sua proficiência em sustentar cargas radiais e axiais os torna indispensáveis para o transporte eficiente e distribuição equitativa de cargas.

Máquinas de construção: O setor de máquinas de construção, que abrange escavadeiras, guindastes e compactadores, utiliza extensivamente rolos de cames de duas carreiras para facilitar os movimentos rotacionais e lineares de diversos componentes. Sua capacidade de suportar cargas substanciais e sua habilidade em acomodar desalinhamentos contribuem coletivamente para a eficácia e confiabilidade dessas máquinas.

Indústria de impressão e embalagem: No setor de impressão e embalagem, onde a precisão e a consistência do movimento são pré-requisitos inegociáveis para resultados de alta qualidade, os rolos de cames de duas carreiras encontram utilidade indispensável. Sua integração estratégica em rolos, guias e sistemas de alimentação garante o trânsito preciso e desimpedido de materiais, elevando assim a qualidade geral da produção.
