Personalizado Rolamentos de esferas de contato angular de uma carreira Fabricantes, Fornecedores

Rolamentos de esferas de contato angular de uma carreira

Categorias

Rolamentos de esferas de contato angular de uma carreira

Variantes de design
Desalinhamento
Jaula
Tolerância
Folga interna

Os rolamentos de esferas de contato angular de uma carreira DHK são rolamentos radiais não separáveis. Devido aos seus diferentes ângulos de contato, eles têm quatro variantes de projeto.

1) Ângulo de contato com 15 , designação do rolamento com sufixo C.

2) Ângulo de contato com 25 , designação do rolamento com sufixo AC.

3) Ângulo de contato com 35 , designação do rolamento com sufixo A.

4) Ângulo de contato com 40 , designação do rolamento com sufixo B.

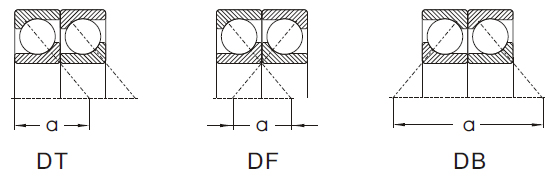

Rolamentos emparelhados:

Os rolamentos de esferas de contato angular de uma carreira são frequentemente usados como pares. A DHK pode produzir diferentes arranjos de pares de rolamentos, o cliente pode usar os pares diretamente para economizar o trabalho de montagem e evitar o erro de ajustar a folga de montagem. Os pares de arranjos usados com frequência são os seguintes.
Os rolamentos de esferas de contato angular de uma carreira têm uma capacidade muito limitada de acomodar desalinhamentos. Quaisquer desalinhamentos operacionais aplicados a estes rolamentos reduzirão sua vida útil e gerarão maior ruído de funcionamento.

Normalmente, até 2 minutos angulares de desalinhamento da posição central não afetam negativamente os rolamentos.
Os rolamentos de esferas de contato angular de uma carreira DHK são equipados com gaiola plástica (sufixo TVP) como padrão. O tamanho grande possui latão maciço usinado (sufixo M) instalado como padrão.

Mediante solicitação, a DHK também pode produzir este rolamento com gaiola de aço prensado (sufixo JP) ou gaiola de resina fenólica (sufixo TPA).

Os rolamentos de esferas de contato angular de uma carreira DHK são produzidos com classe de tolerância normal (PN) como padrão.

Mediante solicitação, a DHK também pode produzir rolamentos com tolerâncias mais estreitas, como P6, P5 ou P4.

Os valores detalhados estão listados no capítulo de tolerância do rolamento de rediscagem, página 8.

Tolerâncias para rolamentos de esferas de contato angular de uma carreira DHK (excluindo rolamentos de rolos cônicos)

Todas as dimensões mostradas em (mm):

Tolerâncias em (um):

Anel Interno

PN/(Normal)

Nominal Diâmetro do furo		Desvio dmp	Variação Vdp Series			Variação Vdmp	Furo cônico 1:12 Desvio/Variação
>	<=	△dmp	7．8．9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
1600 2000		0 -200

Anel externo

PN/(Normal)

Nominal Diâmetro externo		Desvio	Variação Vdp Series			Rolamento selado	Variação	Radial acabar
>	<=	△Dmp	7．8．9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
1600 2000		0 -200						220
2.000 2.500		0-250						250

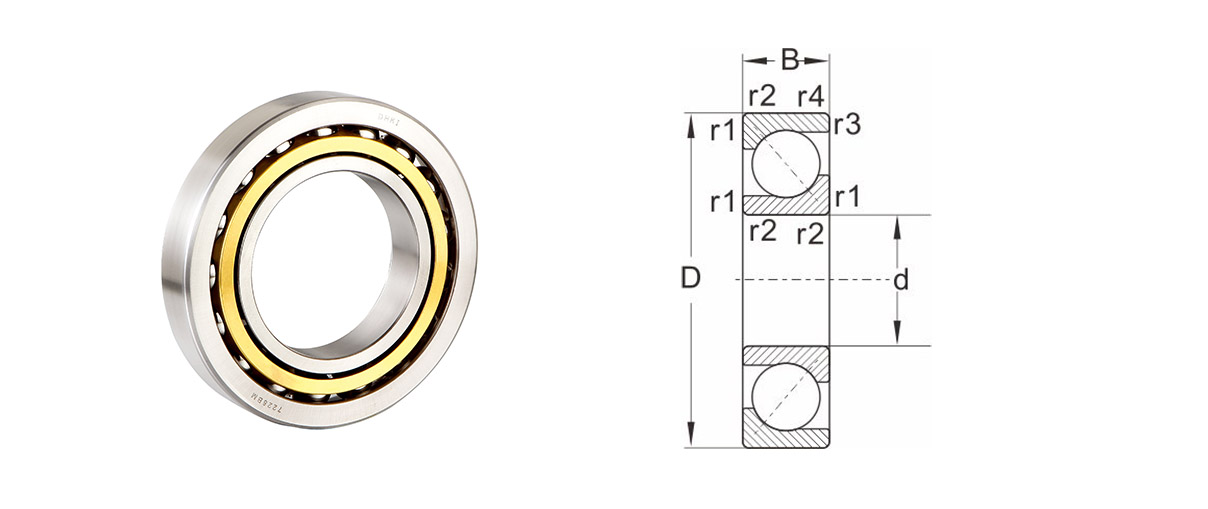

Modelo	Dimensões					Carga nominal	C5(um)	Velocidade extrema		Peso
Modelo	d	D	B	r1,r2 min	r3,r4 min	Carga dinâmica Cr	Carga estática Cor	Lubrificação com graxa	Lubrificação com óleo	Peso
7004C	20	42	12	0.6	0.15	10.5	6.02	14000	19000	0.064
7004AC	20	42	12	0.6	0.15	10	5.74	14000	19000	0.064
7005C	25	47	12	0.6	0.15	12.9	8.58	12000	17000	0.074
7005AC	25	47	12	0.6	0.15	11.1	7.08	12000	17000	0.074
7006C	30	55	13	1	0.3	15.1	10.3	9500	14000	0.11
7006AC	30	55	13	1	0.3	14.4	9.83	9500	14000	0.11
7007C	35	62	14	1	0.3	16.3	12.1	8500	12000	0.15
7007AC	35	62	14	1	0.3	15.5	11.5	8500	12000	0.15
7008C	40	68	15	1	0.3	20.1	15.2	8000	11000	0.18
7008AC	40	68	15	1	0.3	19	14.4	8000	11000	0.18
7009C	45	75	16	1	0.3	25.9	20.4	7500	10000	0.23
7009AC	45	75	16	1	0.3	24.5	19.3	7500	10000	0.23
7010C	50	80	16	1	0.3	26.6	21.9	6700	9000	0.25
7010AC	50	80	16	1	0.3	25.2	21.4	6700	9000	0.257
7011C	55	90	18	1.1	0.6	37.2	28.6	6000	8000	0.38
7011AC	55	90	18	1.1	0.6	35.2	27.2	1000	12000	0.381
7012C	60	95	18	1.1	0.6	38.2	32.6	5600	7500	0.4
7012AC	60	95	18	1.1	0.6	36.2	31.6	5600	7500	0.4
7013C	65	100	18	1.1	0.6	40.1	35.4	5300	7000	0.43
7013AC	65	100	18	1.1	0.6	38	34.1	5300	7000	0.43
7014C	70	110	20	1.1	0.6	48.3	43.2	5000	6700	0.6
7014AC	70	110	20	1.1	0.6	45.7	42.7	5000	6700	0.6
7015C	75	115	20	1.1	0.6	49.5	48	4800	6300	0.63
7015AC	75	115	20	1.1	0.6	46.8	45.5	4800	6300	0.671
7016C	80	125	22	1.1	0.6	58.5	56.8	4500	6000	0.85
7016AC	80	125	22	1.1	0.6	55.4	55.1	4500	6000	0.85
7017C	85	130	22	1.1	0.6	62.5	61.7	4300	5600	0.89
7017AC	85	130	22	1.1	0.6	59.2	59.2	4300	5600	0.89
7018C	90	140	24	1.5	0.6	71.4	71.7	4000	5300	1.15
7018AC	90	140	24	1.5	0.6	67.6	68.6	4000	5300	1.15
7019C	95	145	24	1.5	0.6	73.6	77.1	3800	5000	1.2
7019AC	95	145	24	1.5	0.6	69.5	71	3800	5000	1.2
7020C	100	150	24	1.5	0.6	79.4	81.3	3800	5000	1.25
7020AC	100	150	24	1.5	0.6	75.1	77	3800	5000	1.25
7022ACM	110	170	28	2	1	100	101	3000	4000	2.41
7024ACM	120	180	28	2	1	77	107	2600	3600	2.62
7028ACM	140	210	33	2	1	98	137	2000	3000	4.14
7030ACM	150	225	35	2.1	1.1	137	154	1900	2800	4.80
7032ACM	160	240	38	2.1	1.1	155	176	1800	2600	5.95
7034ACM	170	260	42	2.1	1.1	186	214	1700	2400	8.27
7038ACM	190	290	46	2.1	1.1	176	265	1600	2200	11.3
7040ACM	200	310	51	2.1	1.1	203	330	1500	2000	15.7
7060BM	300	460	74	4	1.5	345	545	950	1400	44.5
7064BM	320	480	74	4	1.5	390	670	850	1200	44.5
7068BM	340	520	82	5	2	465	820	800	1100	61.8
7072cm	360	540	82	5	2	409	960	800	1100	65.4
7072BM	360	540	82	5	2	462	850	800	1100	62.5
7076BM	380	560	82	5	2	468	880	750	1000	65.5
7080BM	400	600	90	5	2	527	1020	700	950	85.0
7084BM	420	620	90	5	2	550	1070	600	800	90.6
7088BM	440	650	94	6	3	572	1180	630	850	100
7092BM	460	680	100	6	3	618	1290	600	800	120
7096BM	480	700	100	6	3	624	1340	560	750	125
70/500BM	500	720	100	6	3	637	1400	560	750	130
70/530BM	530	780	112	6	3	741	1700	500	670	180
